K-Serie

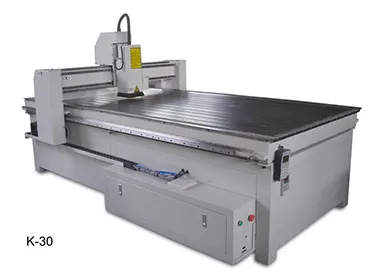

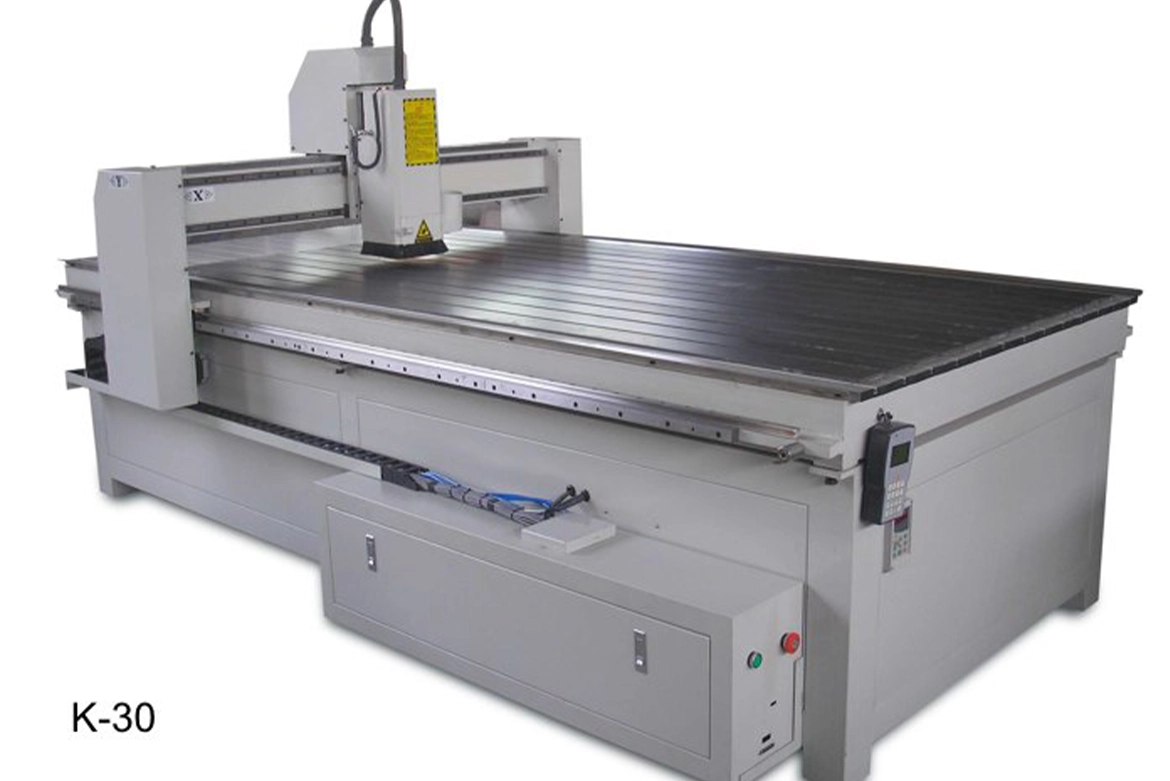

K-Serie 30 bis 45

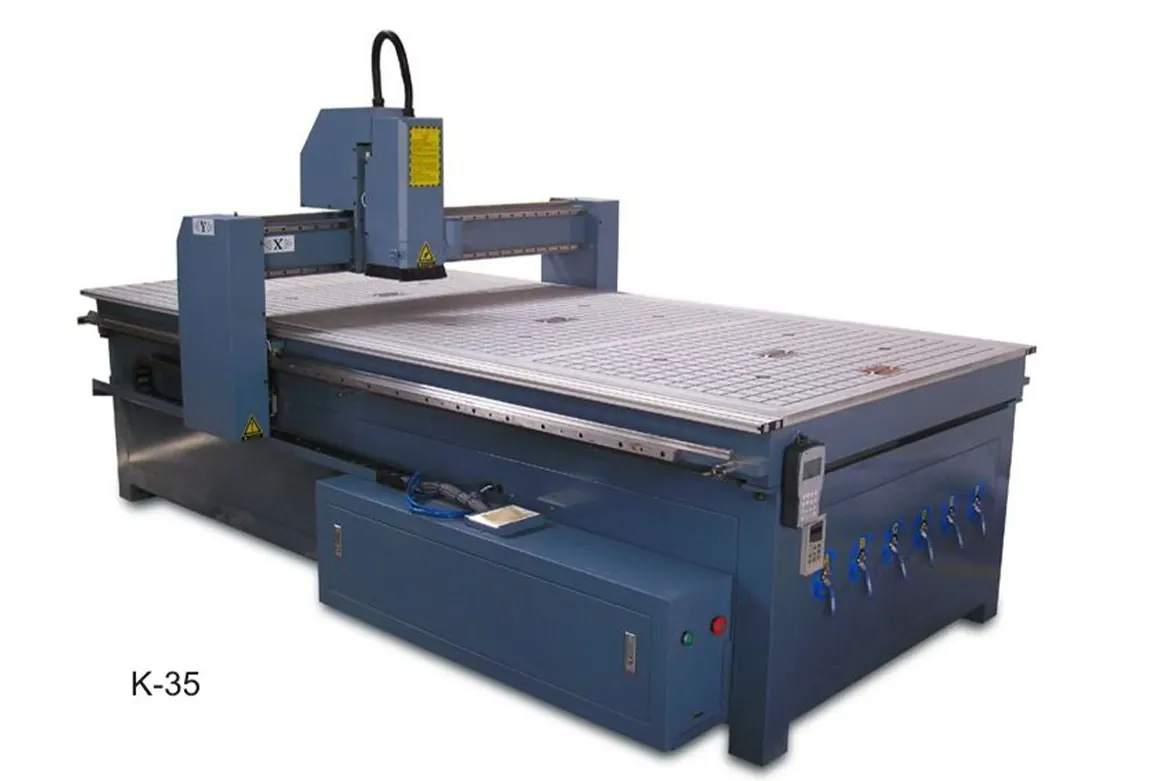

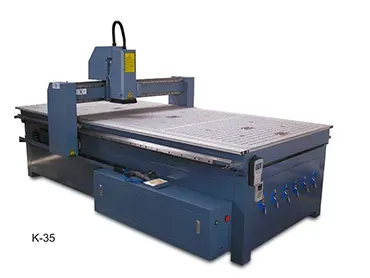

K-Serie 30 K-Serie 35 K-Serie 40 K-Serie 45
Verfahrweg 1250 x 1850 x 200 mm 1250 x 2450 x 200 mm 1250 x 2700 x 200 mm 1550 x 3050 x 200 mm
Auflösung < 0,025 < 0,025 < 0,025 < 0,025
Durchlass 200 mm 200 mm 200 mm 200 mm
X-Y Übertragung Dt. Zahnstangenantrieb Dt. Zahnstangenantrieb Dt. Zahnstangenantrieb Dt. Zahnstangenantrieb
Hochfrequenzspindel 3 KW 3 KW 4,5 KW 4,5 KW
Z Übertragung Dt. Kugelumlaufspindel Dt. Kugelumlaufspindel Dt. Kugelumlaufspindel Dt. Kugelumlaufspindel
Max. Geschwindigkeit 35000 mm/min 35000 mm/min 35000 mm/min 35000 mm/min
Max. Arbeitsgeschw. 30000 mm/min 30000 mm/min 30000 mm/min 30000 mm/min
Spannung 380V / 50-60 Hz, 3-phase 380V / 50-60 Hz, 3-phase 380V / 50-60 Hz, 3-phase 380V / 50-60 Hz, 3-phase
Computer interface USB 2.0 USB 2.0 USB 2.0 USB 2.0
Controls DSP (Digital-Signal-Processor) DSP (Digital-Signal-Processor) DSP (Digital-Signal-Processor) DSP (Digital-Signal-Processor)
Aufnahme ER20-12.7 mm, 6 mm, 3.175 mm ER20-12.7 mm, 6 mm, 3.175 mm ER 25 ER20-12.7 mm, 6 mm, 3.175 mm
Ausrüstung Oel Schmiersystem Oel Schmiersystem Oel Schmiersystem Oel Schmiersystem
Schrittmotoren Step by Step Step by Step Step by Step Step by Step
Standard HPGL G. code *.PLT *.DXF HPGL G. code *.PLT *.DXF HPGL G. code *.PLT *.DXF HPGL G. code *.PLT *.DXF
Max. Spindel U/min 24000U/min 24000U/min 24000U/min 24000U/min
Garantie 1 Jahr Hersteller 1 Jahr Hersteller 1 Jahr Hersteller 1 Jahr Hersteller
Hochfrequenzspindel Wassergekühlt geschl. Sys. Wassergekühlt geschl. Sys. Wassergekühlt geschl. Sys. Wassergekühlt geschl. Sys.
Software Bobcad / Deutsch Bobcad / Deutsch Bobcad / Deutsch Bobcad / Deutsch
Gewicht ca. 900 Kg ca. 1150 Kg ca. 1450 Kg ca. 1850 Kg
ca. 900 Kg 11.990,- incl. MwSt 12.990,- incl. MwSt 13.990,- incl. MwSt 16.990,- incl. MwSt
Lieferumfang

Bei allen Maschinen ist eine Grundausstattung dabei, sowie die Software Bobcad in Multilanguage/Deutsch. Bitte beachten Sie das es nicht selbstverständlich ist, dass bei einer China Maschine eine Deutsche Software mitgeliefert wird! Meist bekommt man nur eine englische Version oder gar Chinesisch. Ebenso ist im Lieferumfang enthalten, eine Übertragungssoftware für das DSP Steuerungssystem und um staubfrei arbeiten zu können eine Staubabsaugungsaufnahme an der HF-Spindel. Selbstverständlich können Sie auch das DSP auf Deutsch/Englisch usw. umstellen, damit Sie in ihrer Landessprache eine einwandfreie Bedienung


Überblick

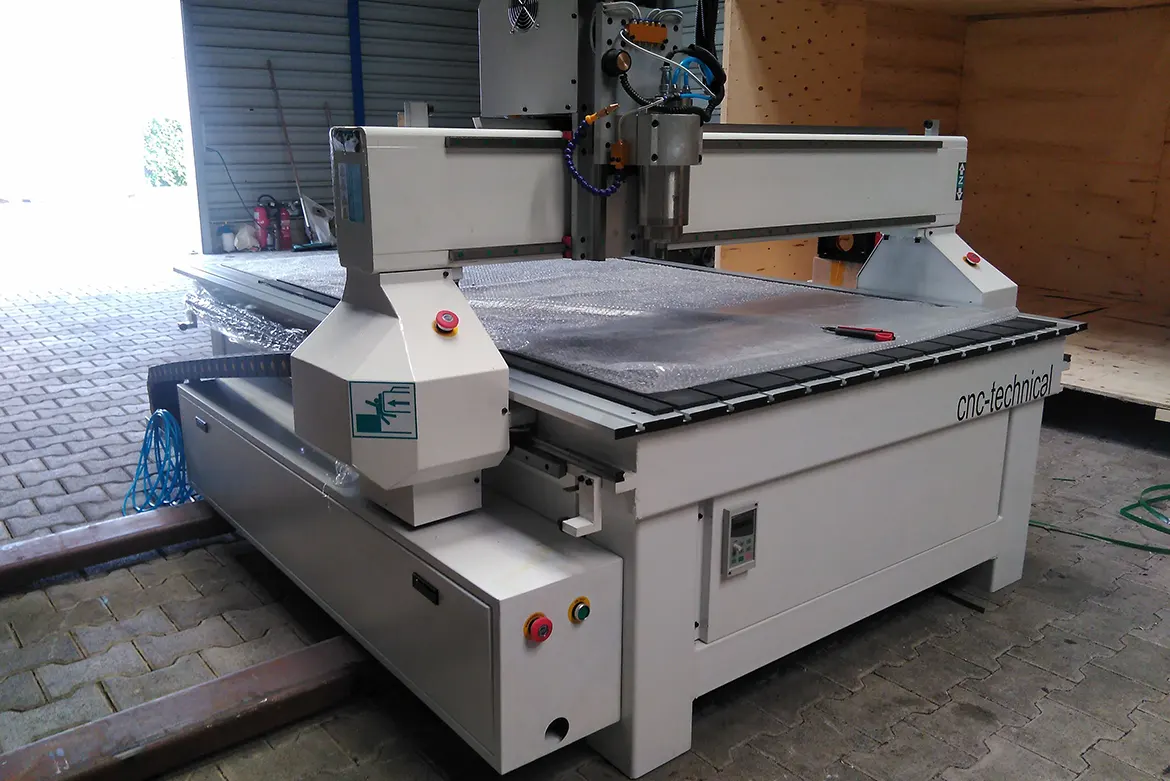

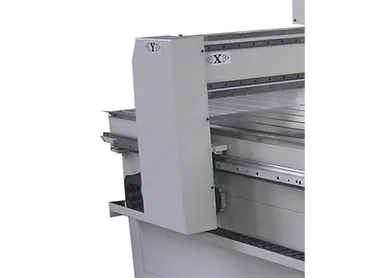

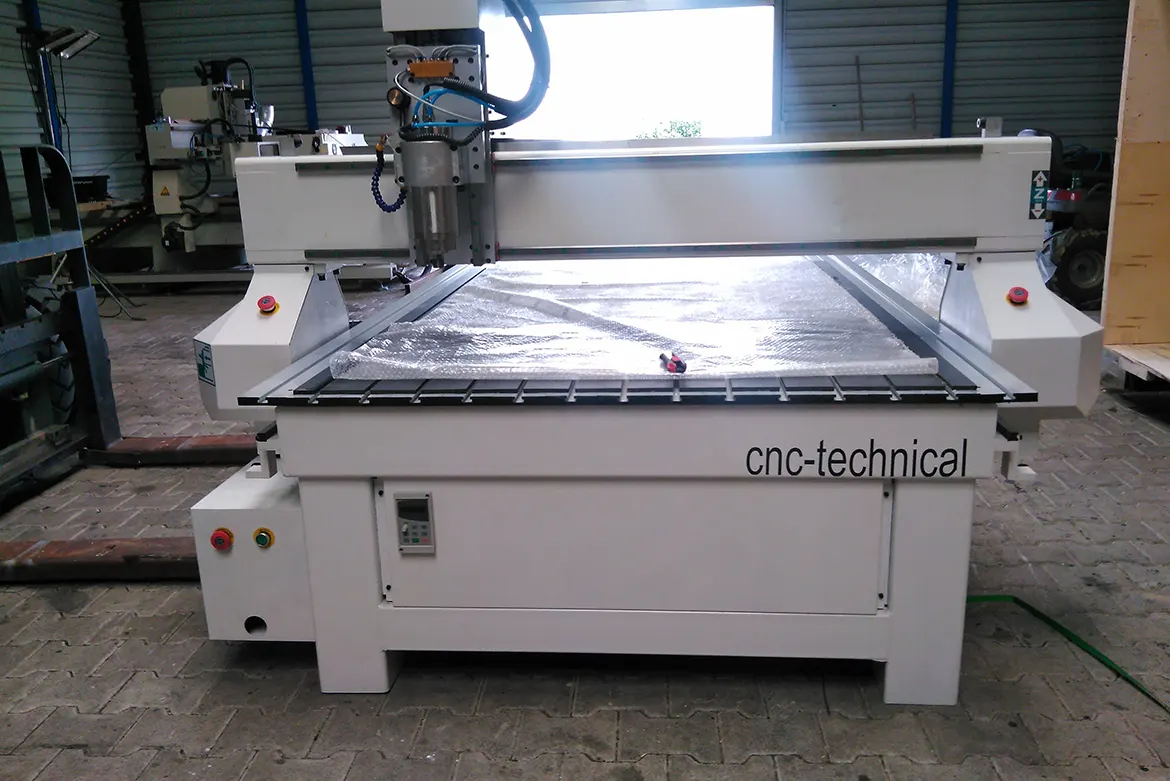

Unsere K-Serie Fräsmaschinen mit den hochgenauen deutschen Zahnstangen und Kugelspindelantrieb bieten Ihnen hohe Präzision und Genauigkeit. Durch den massiven Aufbau mit einer Stahlkonstruktion wird die hohe statische Steifigkeit der Maschinen erreicht. Die ausgeklügelte Lage und Verteilung von den Linearschienen und Führungen der damit verbundenen Massen und ihren Schwingungsdämpfungen zeichnen unsere CNC Fräsmaschinen besonders aus.

Die gesamte Art, Ausführung und Qualität sind Ergebnis einer jahrelangen Erfahrung, bei der Produktion der CNC Fräsmaschinen, welche sich mit dem angenehmen Preis-Leistungsverhältnis zusätzlich auszeichnen.

Steuern Sie die Maschine direkt mit Ihrem Computersystem über eine USB Schnittstelle, oder übergeben Sie die Fräsdaten im 3D HPGL / DIN ISO Format via USB Speicher direkt an die Fräsmaschine.

Die externe (mobile) DSP Steuerung, welche ein flexibles eingreifen unter allen Produktionsbedingungen ermöglicht, ist ein hoher Standard bei unseren Fräs- und Graviermaschinen. Mit dieser DSP Steuerung können Sie computerunabhängig ihre G-Daten Dateien von der Fräsmaschine via USB Interface auch ohne permanente Computeranbindung verarbeiten lassen.

Sie erhalten mit unseren Fräs- und Graviermaschinen ein zuverlässiges und leistungsfähiges, multifunktionelles Fräs- und Graviersystem.

Im Lieferumfang ist die Steuerungssoftware: Bobcad Software Übertragungssoftware für die Windows Betriebssysteme und alle dazu benötigten Treiber.

Das CAM Modul von Artcam 3D beruht auf bewährten Bearbeitungs-Strategien, zur Erzielung einer unvergleichlichen Qualität und hoher Effizienz.

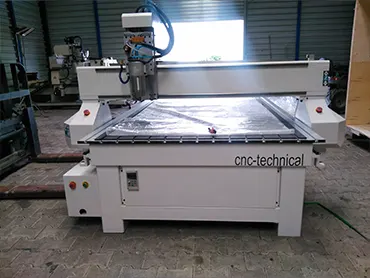

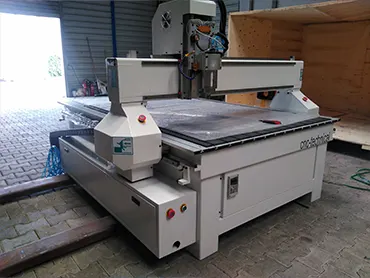

CNC-TECHNICAL K-Serie im Überblick

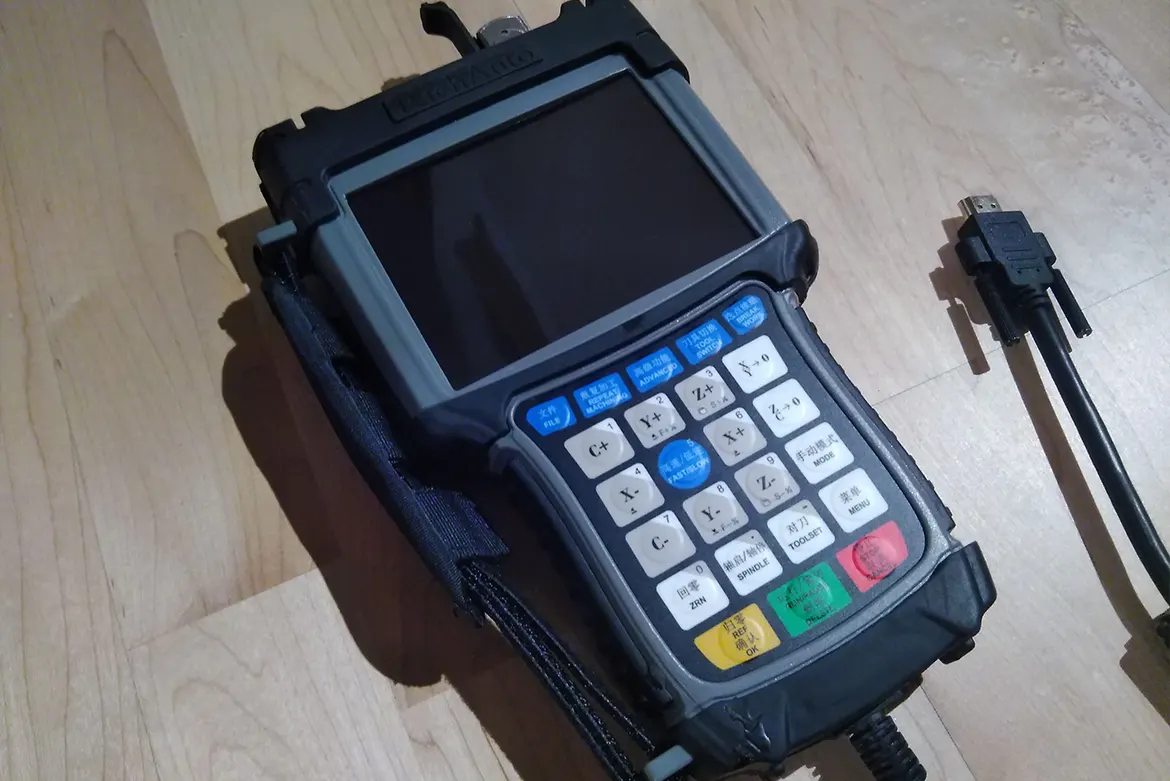

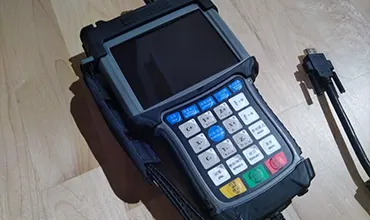

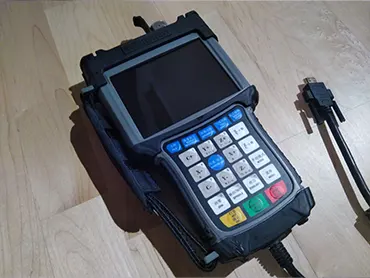

DSP Handsteuerungseinheit, voll kompatibel mit ISO Daten/G3-Format.

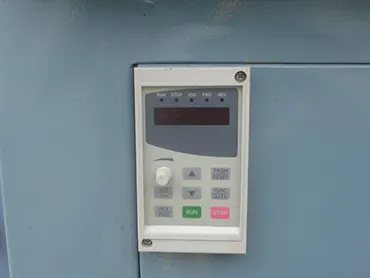

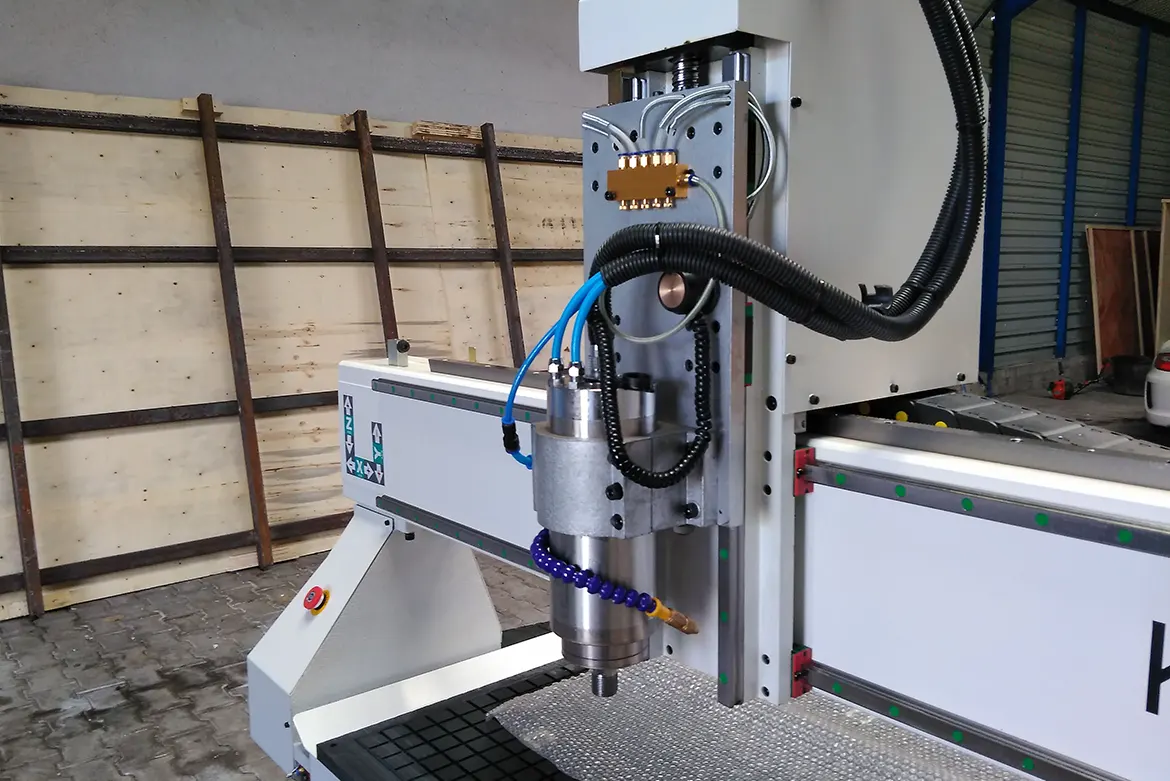

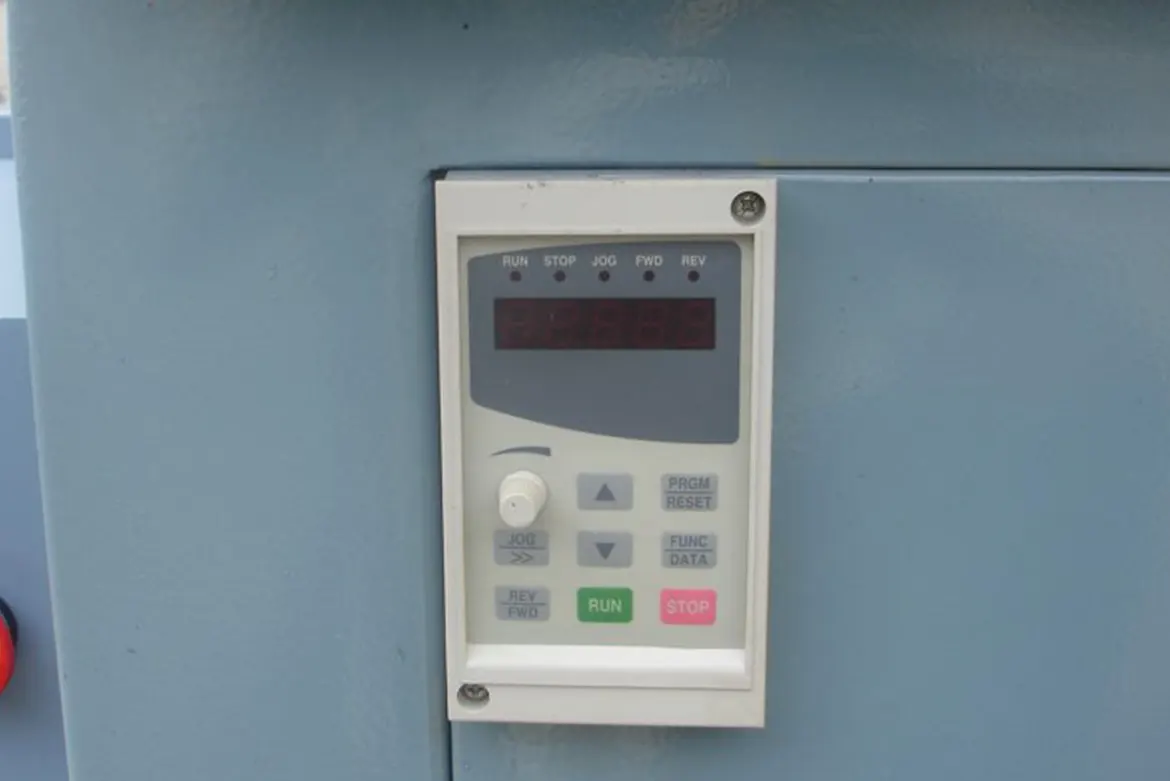

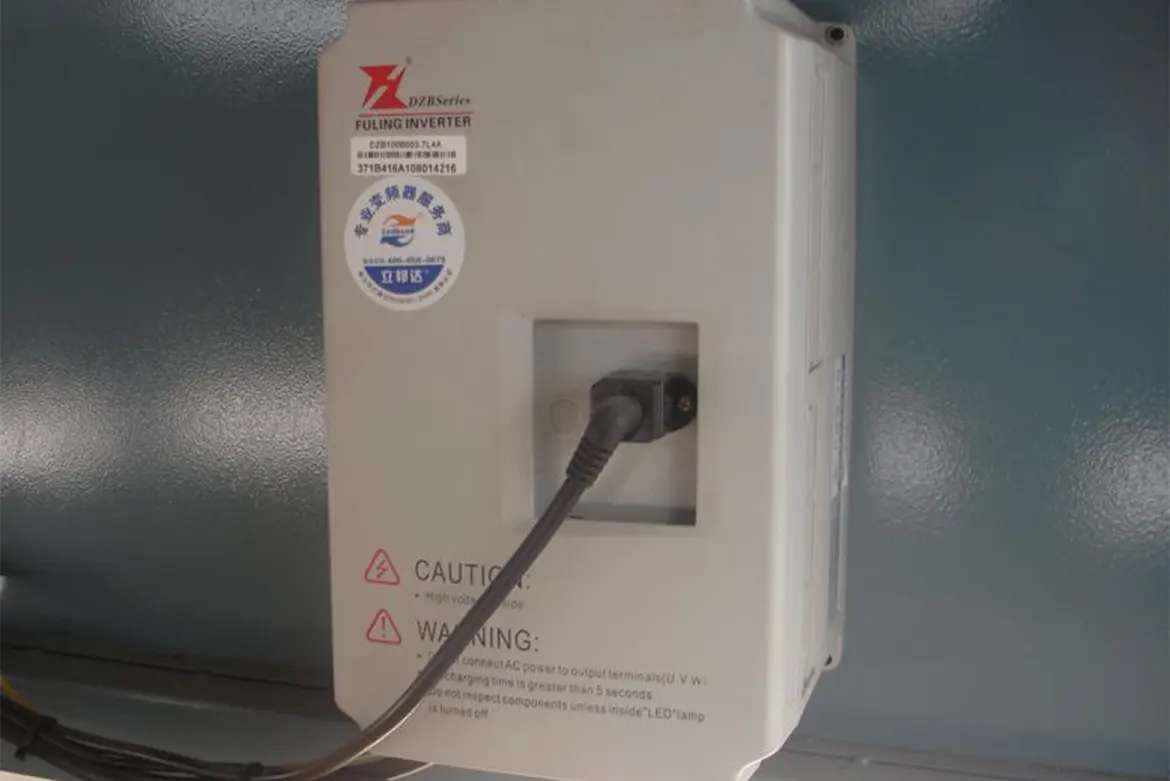

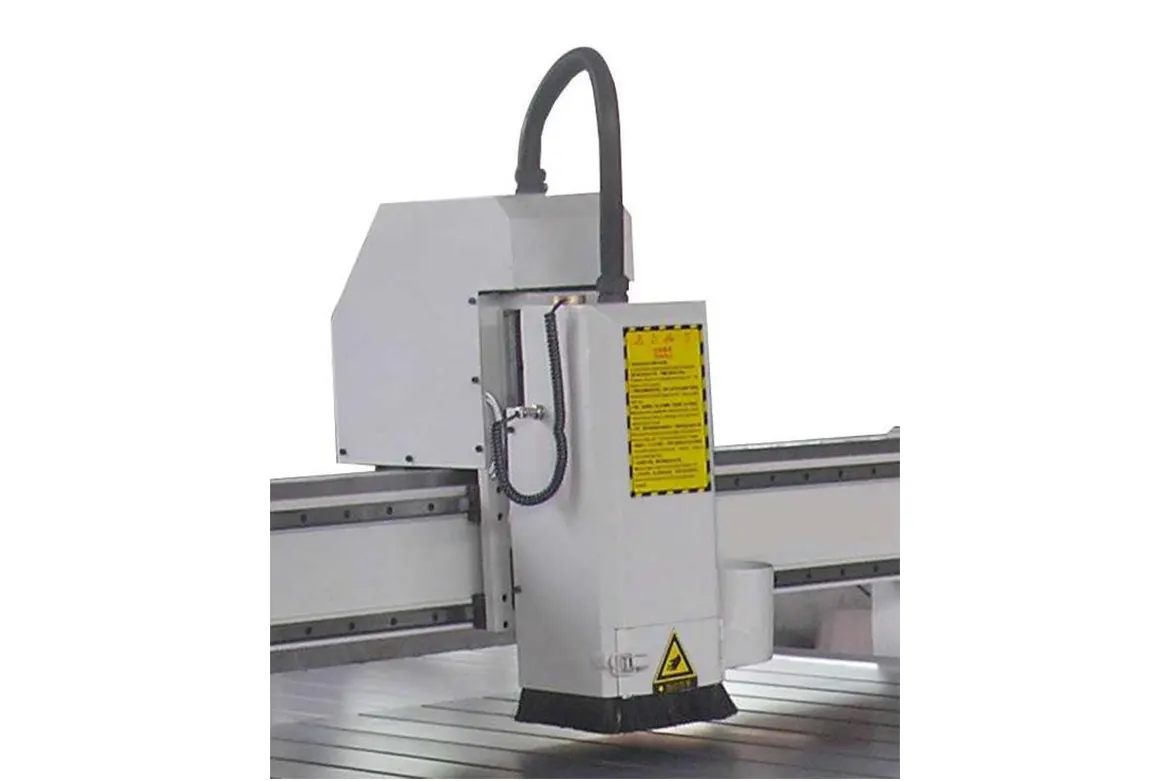

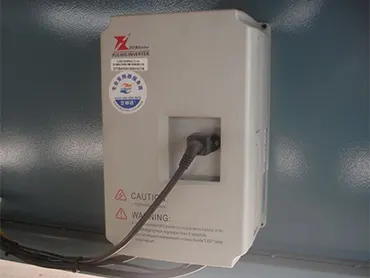

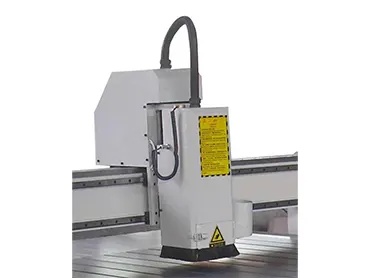

Vollkommen freiliegende Arbeitsfläche, erlaubt ungehinderten Zugang mit jedem Gegenstand, der bearbeitet werden soll. Sehr leise durch den bürstenlosen invertergesteuerten 3000 W bzw. bei dem Modell K-40 und K-45 4500 W Motorspindelantrieb.

Unsere Maschinen überzeugen mit einfach zu handhabender, solider Technik und Herstellungsqualität. Einer der höchsten Arbeitsgeschwindigkeiten auf dem Markt in diesem Preissegment und einem praktischen und funktionalem Design, das neueste Technologien und Effektivität vereint.

Wenn Sie noch Fragen haben rufen Sie unter Tel. 07634-6944120 an, wir beraten Sie gern ausführlich!

Lieferumfang
Neue justierte und CE geprüfte CNC Maschine

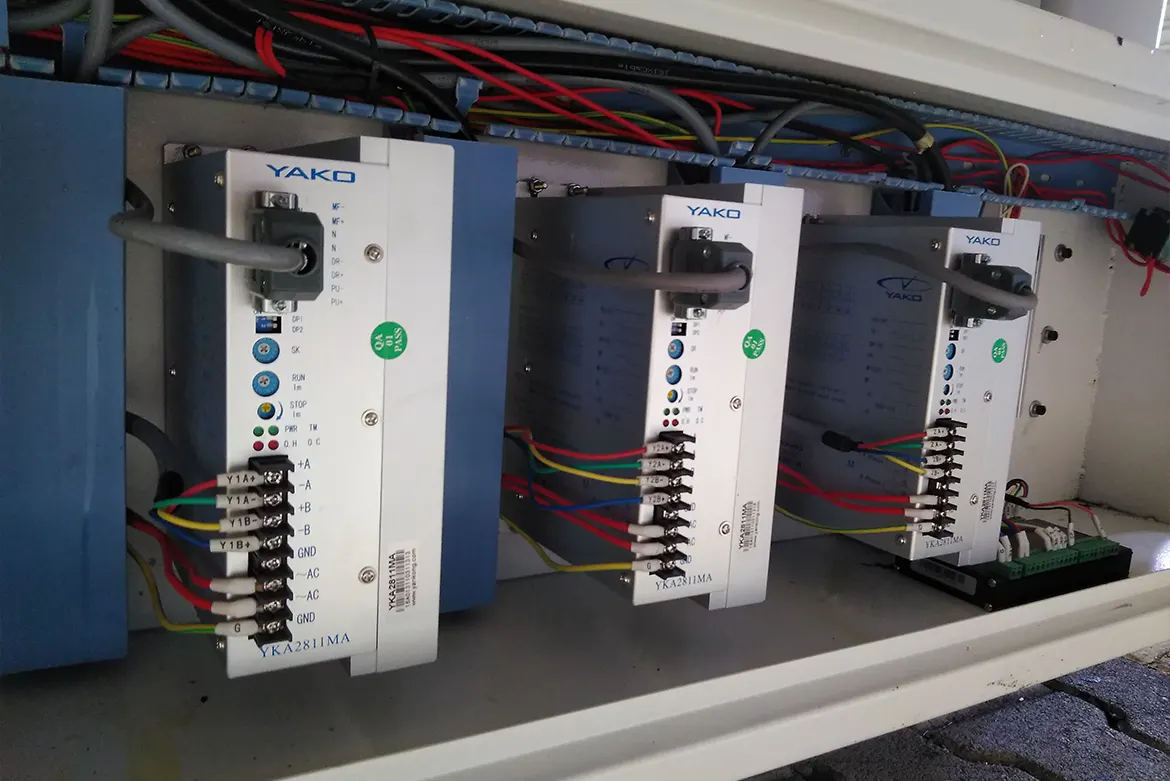

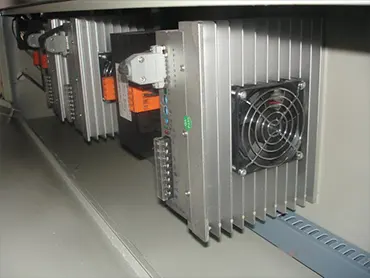

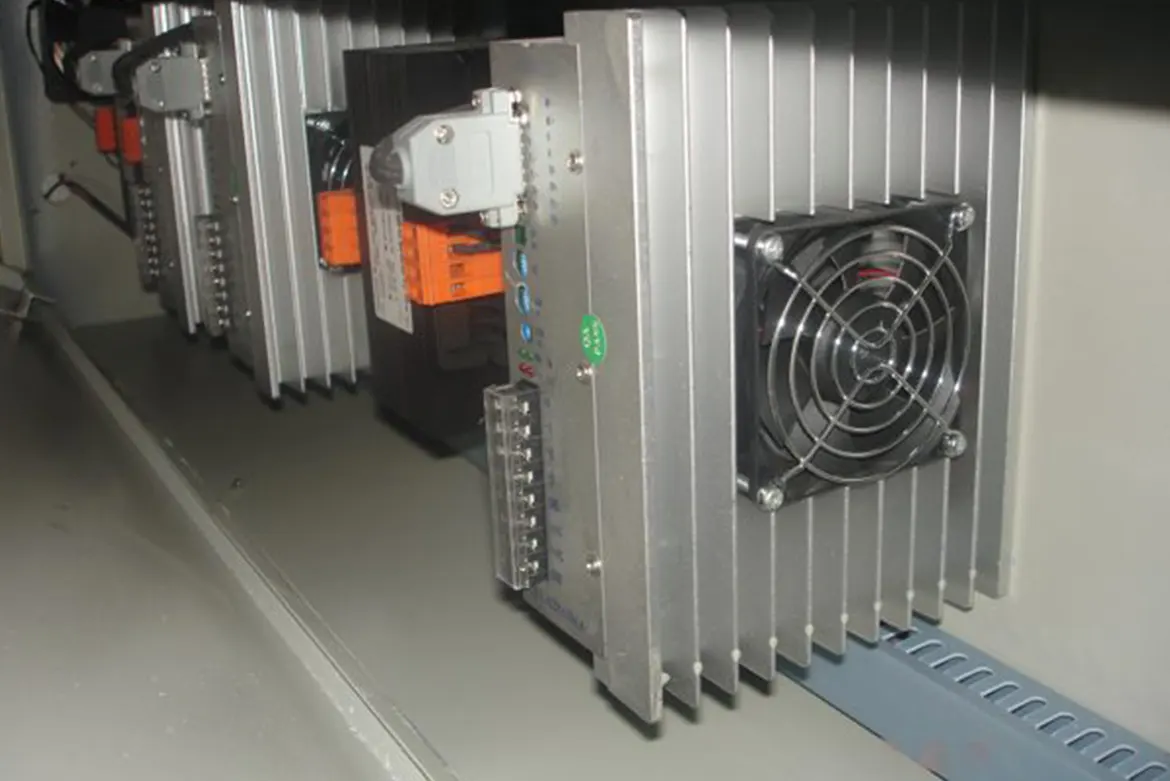

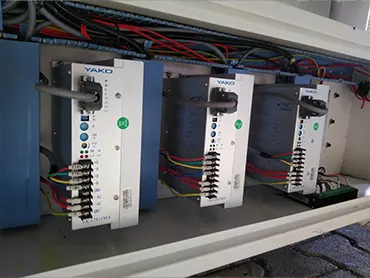

hochwertige, leistungsstarke Motoren auf allen Achsen
Kugelspindelantrieb sowie Zahnstangenantrieb
Kompakte DSP Hand Steuerung
USB Speicher Interface

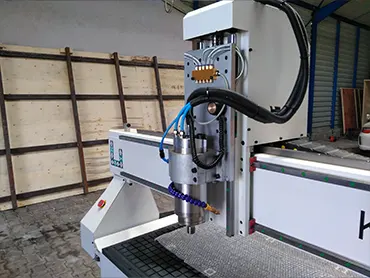

Sehr leise 3000 W bzw. bei dem Modellen K-40 und K-45 4500 W u. 6000 W HF Frässpindel bis 24000 U/min
Konfigurierte Steuerungssoftware mit Postprozessor Bobcad / Deutsch Fräs- und Graviersoftware
Anschlusskabel, deutsche Bedienungsanleitung.

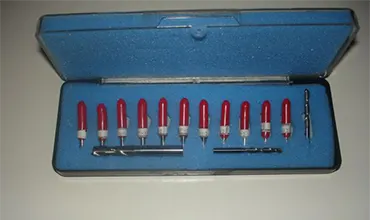

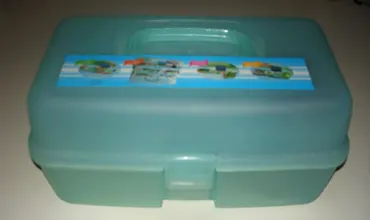

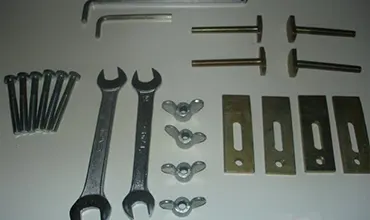

Ein Werkzeugkoffer, ein Sortiment Fräser und Gravierstichel, Spannpratzen und diverses Werkzeug. Die Maschinen sind sofortig einsetzbar. Sie benötigen keine weiteren Dinge um sofort mit der Maschine arbeiten zu können.

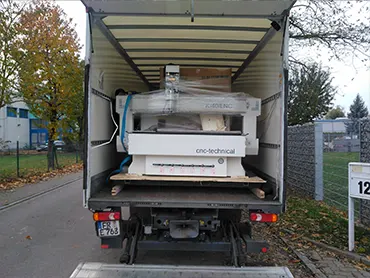

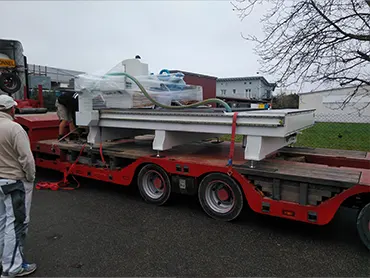

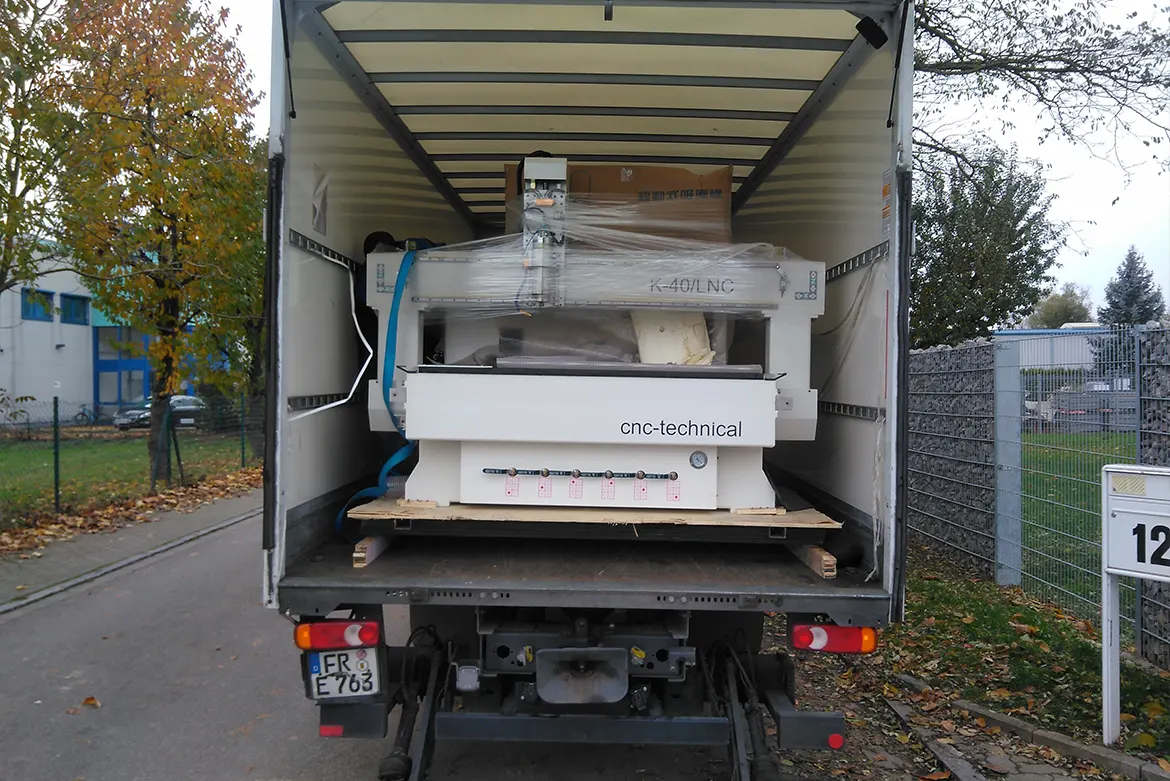

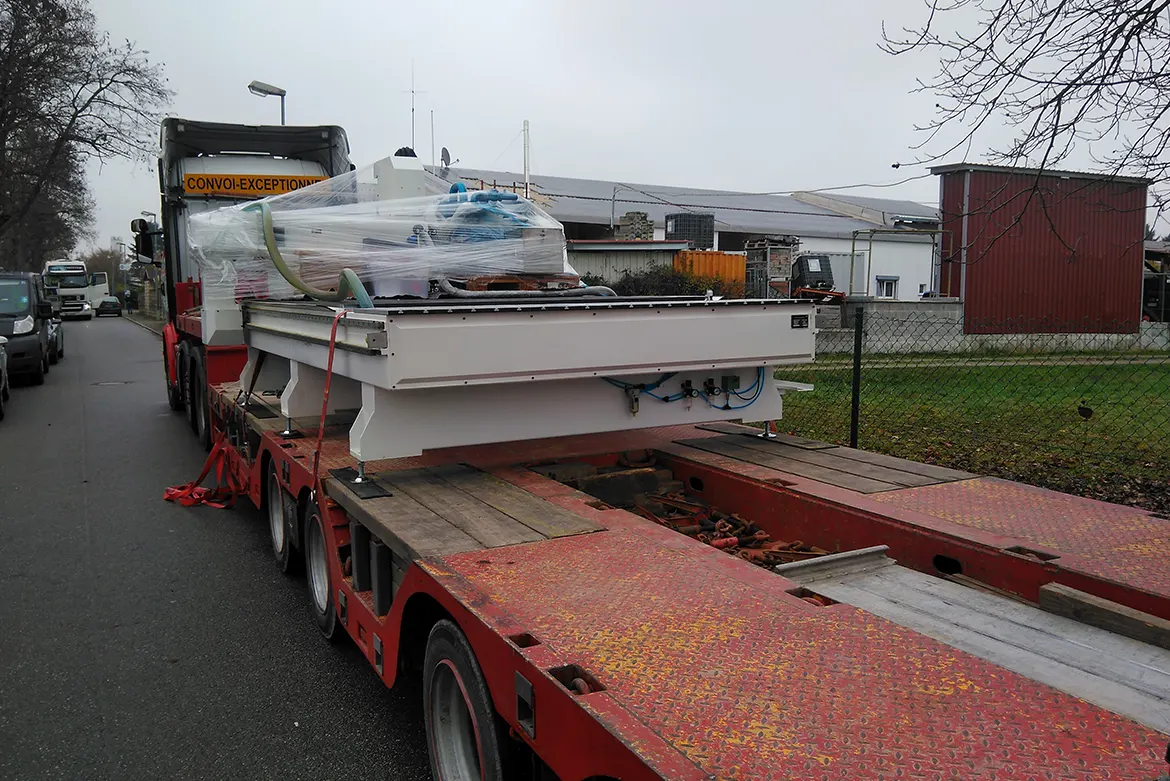

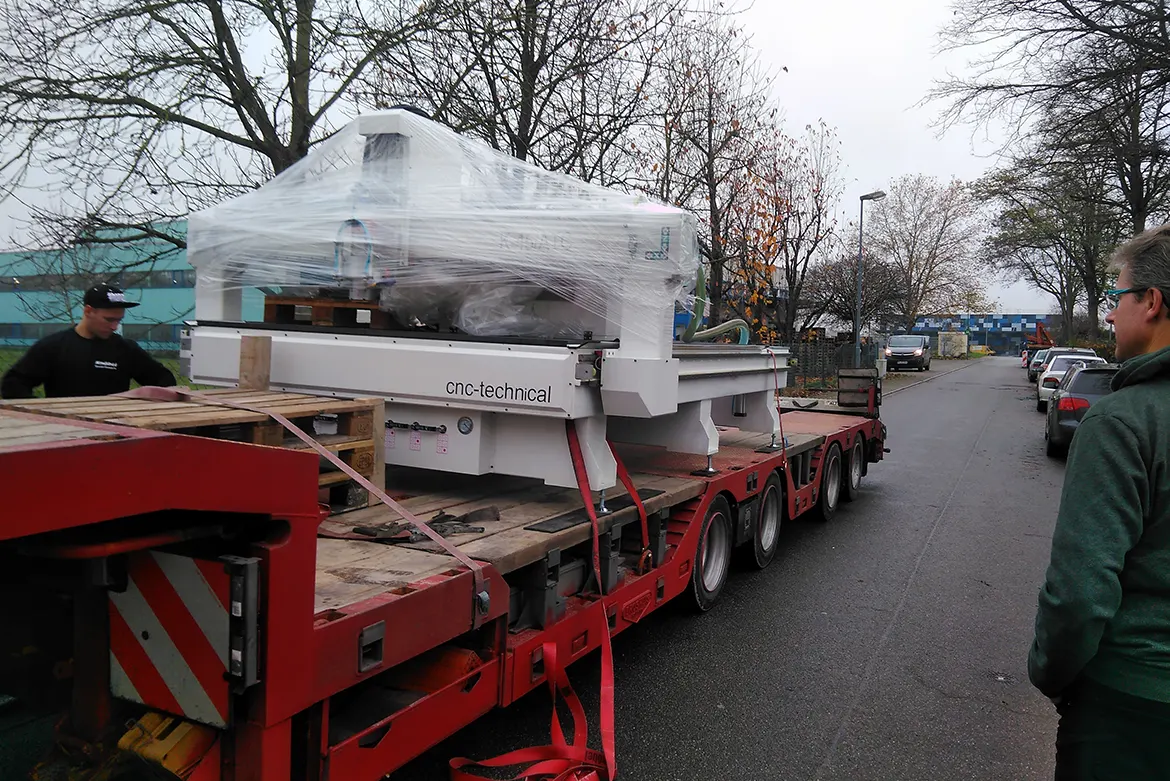

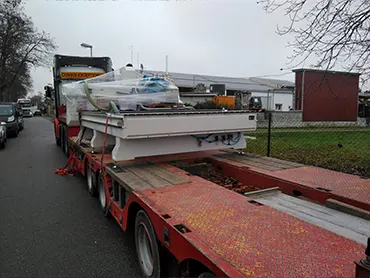

Wir bieten für unsere Maschinen bei Abholung eine Einweisung. Wenn wir die Maschine per Spedition zusenden erhalten sie ebenfalls über Telefon Unterstützung.

Sie brauchen nur einen Handelsüblichen Windows PC um die Bobcad / Deutsch 3D Fräs- und Graviersoftware ( www.Datacad.de ) zu installieren und die erstellten Fräs/Gravurwege zur Maschine zum abarbeiten zu übertragen.

Warum bei uns kaufen ?

Wir verkaufen nur die Maschinen die von uns vor ort geprüft und justiert wurden.
Sie erhalten 1 Jahr Gewährleistung, sowie bei Abholung eine ausführliche Einweisung !

Service und Support auch nach der Garantiezeit? Kein Problem für uns!
Ersatzteile halten wir ständig auf Lager!

Die K-Serie ist im Gewerbebereich eine sehr beliebte Maschine. Sie zeichnet sich aus durch Zuverlässigkeit und Stabilität. Mit dieser Maschine ist es Problemlos möglich in Aluminium sowie NE Metallen zu Fräsen.

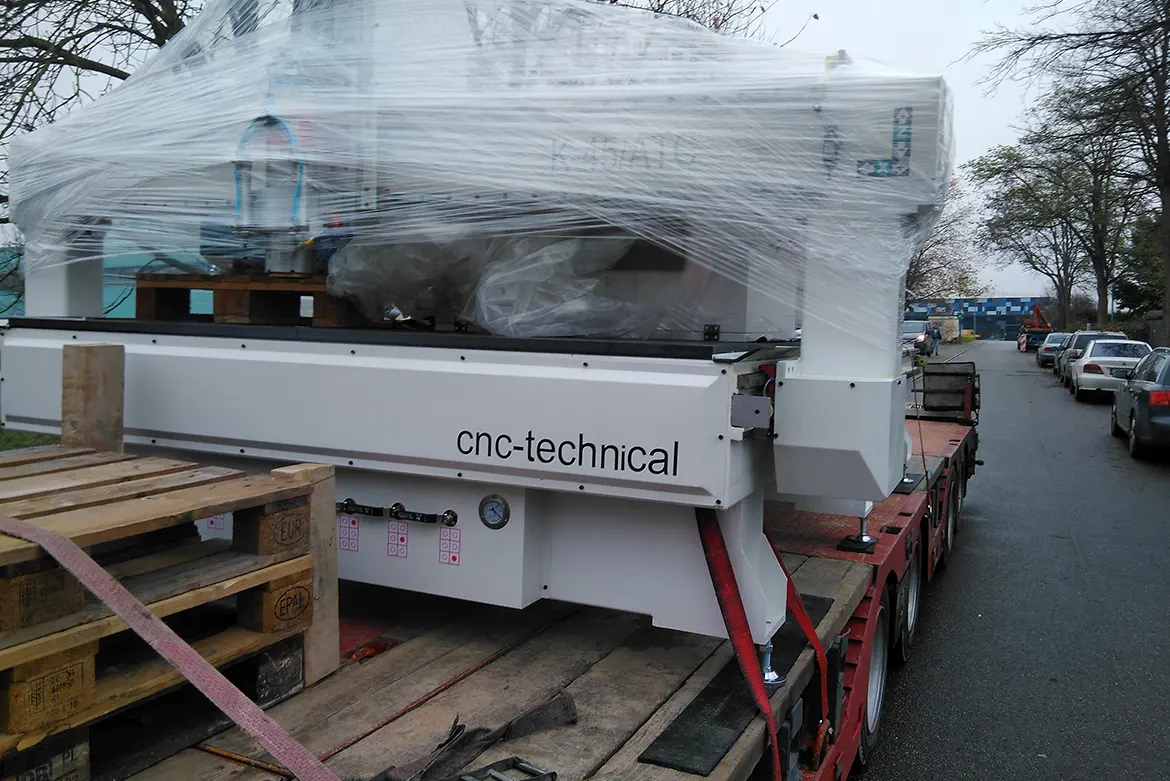

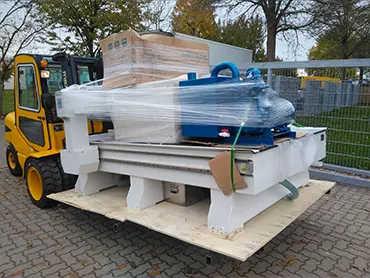

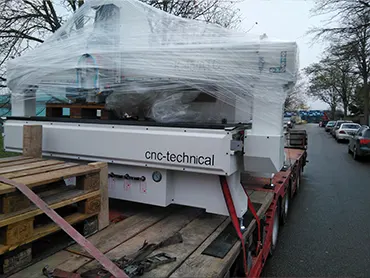

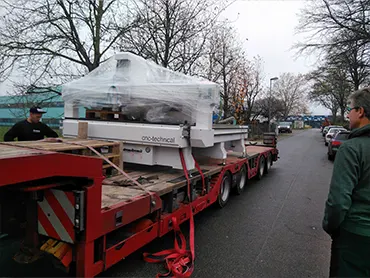

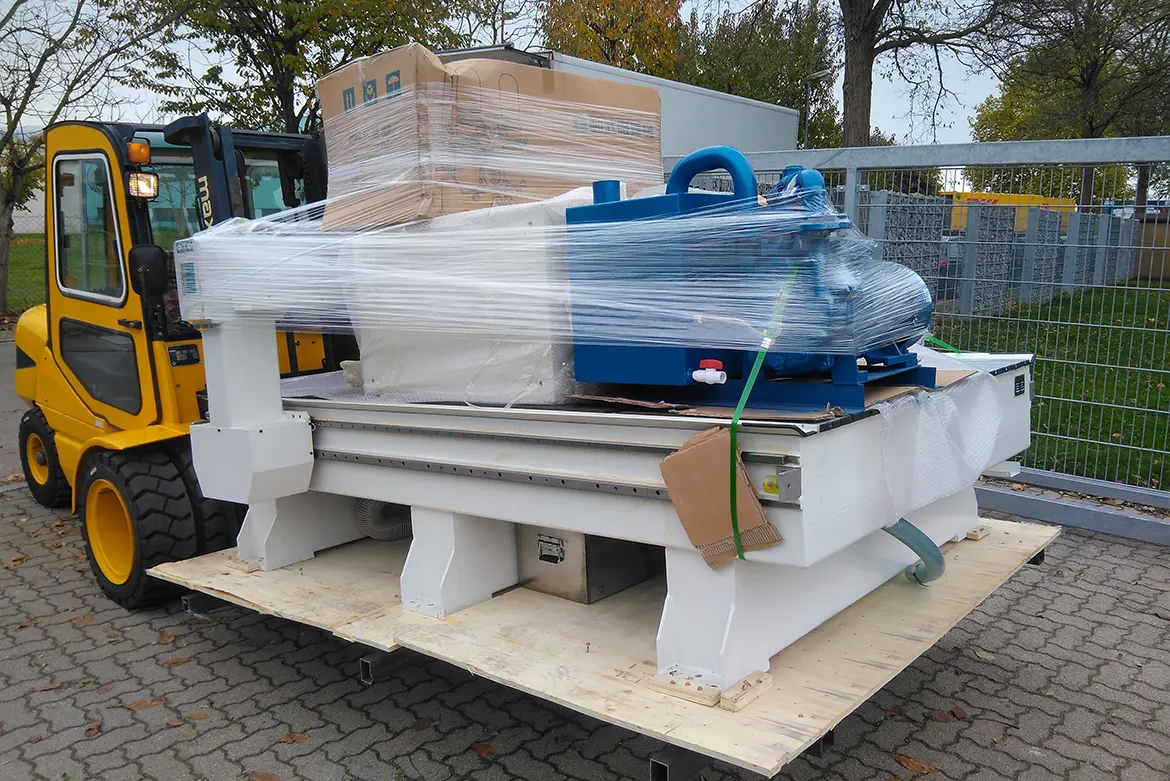

Alle Maschinen sind bei Auslieferung voll aufgebaut und von uns getestet. Bei allen Maschinen liefern wir die Software Bobcad Multilanguage mit. Die Maschine ist bei Auslieferung sofort einsetzbar.

(ready to work)
