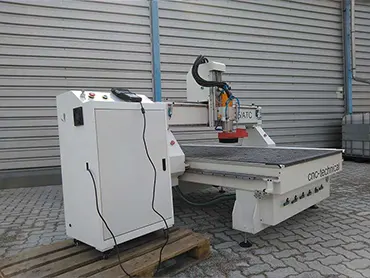

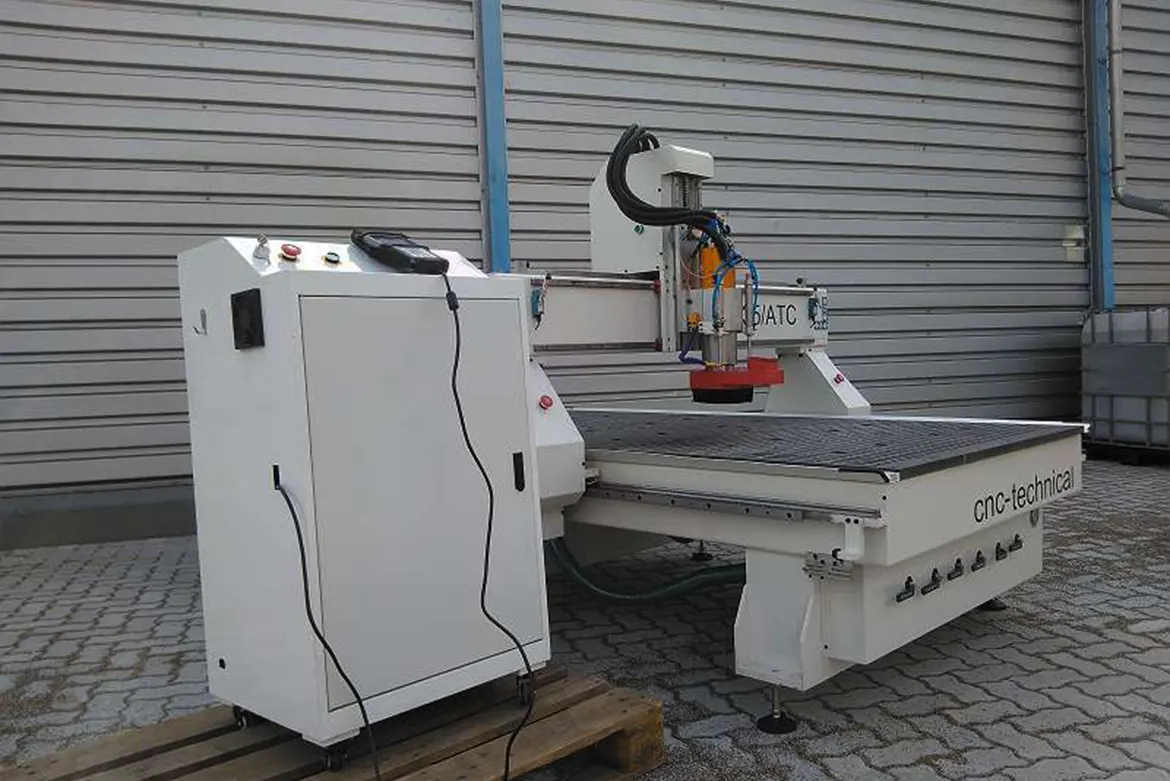

CNC Maschine ATC mit DSP

ATC (Automatic Tool Changer):
Die Maschine verfügt über einen automatischen Werkzeugwechsler, der es ermöglicht, Werkzeuge ohne manuellen Eingriff auszutauschen. Dies verbessert die Effizienz und Präzision erheblich.

DSP (Digital Signal Processor):
DSP-Steuerungen sind kompakte, leicht zu bedienende Steuerungssysteme, die häufig bei CNC-Maschinen für kleinere bis mittlere Anwendungen eingesetzt werden. Sie zeichnen sich durch folgende Merkmale aus:

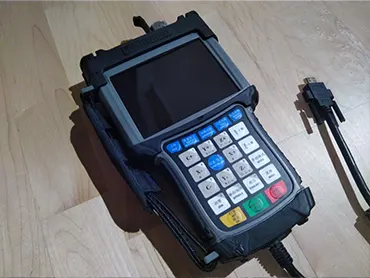

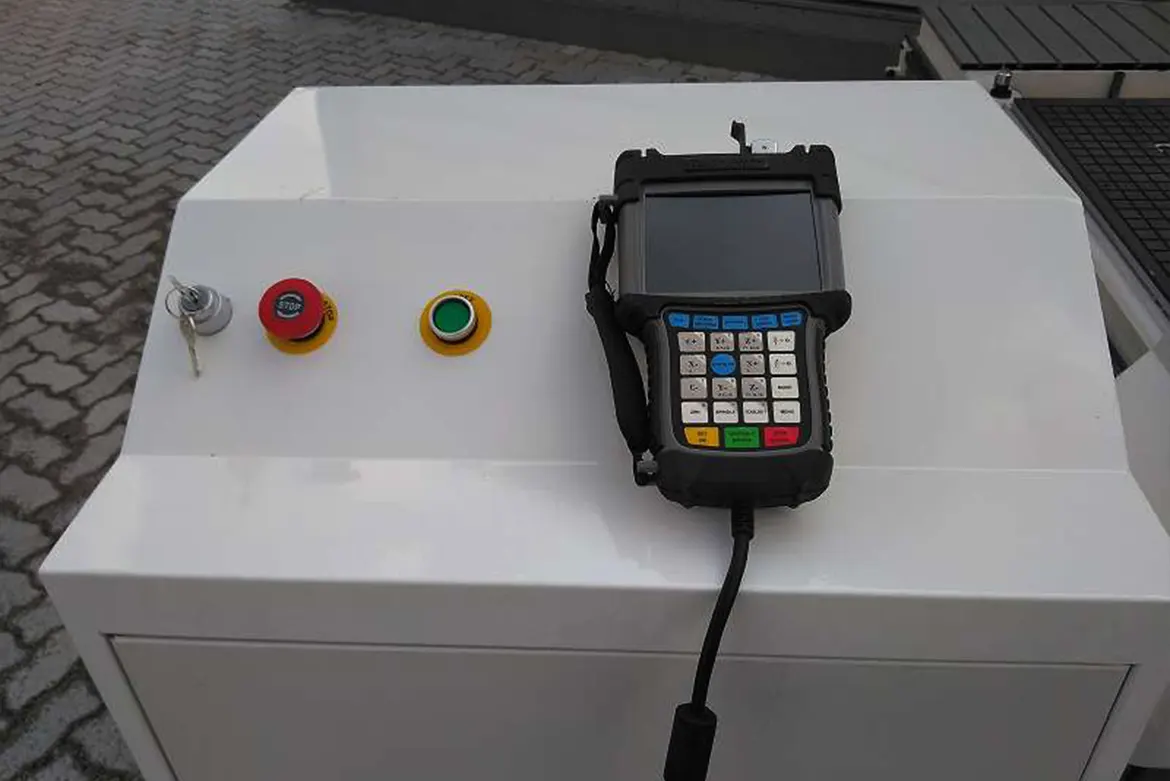

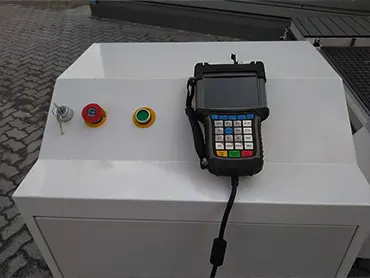

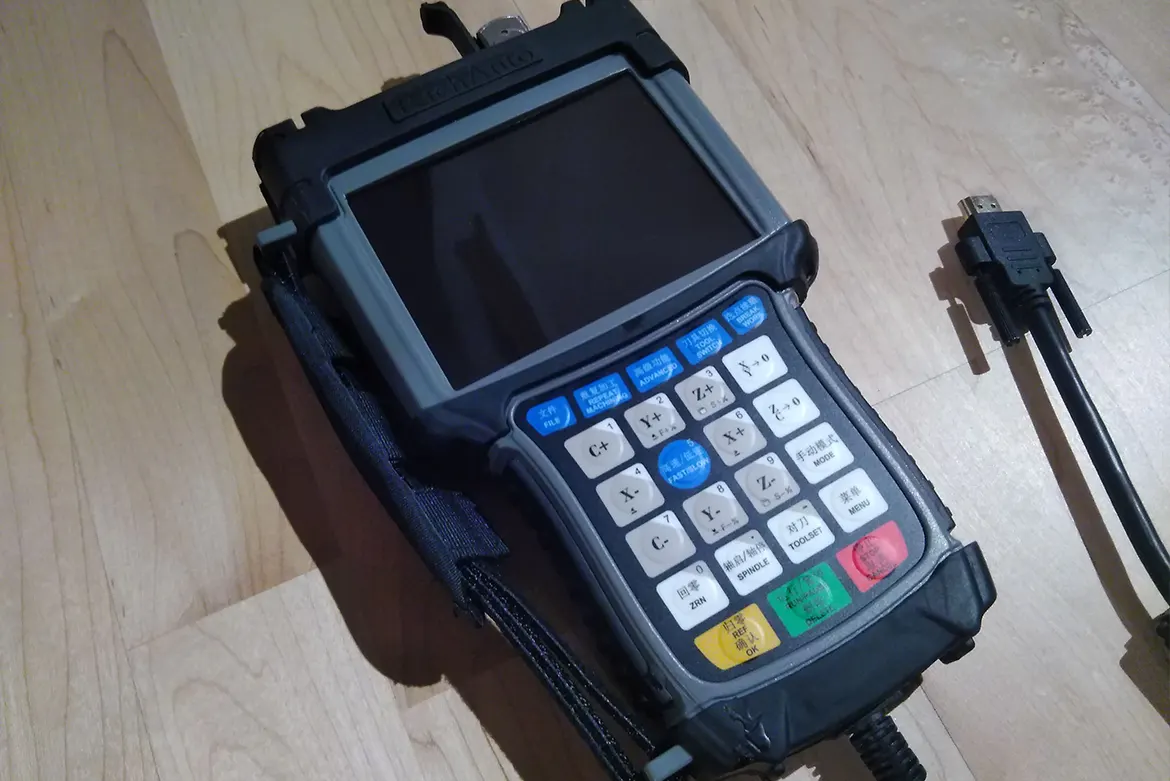

- Standalone Betrieb: DSP-Steuerungen benötigen keinen externen Computer, da sie direkt über ein Handheld-Bediengerät gesteuert werden können.
- Einfachheit: Ideal für Einsteiger und mittlere Anwendungen, da die Bedienung intuitiv ist.
- Flexibilität: Unterstützt 2D- und 3D-Fräsen, Gravuren und andere Bearbeitungsprozesse.
- Einschränkungen: Im Vergleich zu fortgeschritteneren Steuerungen wie LNC bietet DSP weniger Möglichkeiten zur Programmierung und Integration in komplexe Fertigungssysteme.

Fazit:
Eine CNC-Maschine ATC mit DSP ist ideal für Werkstätten oder mittelständische Betriebe, die eine zuverlässige, einfache und kostengünstige Lösung suchen.

Kurzbeschreibung

Kurzbeschreibung

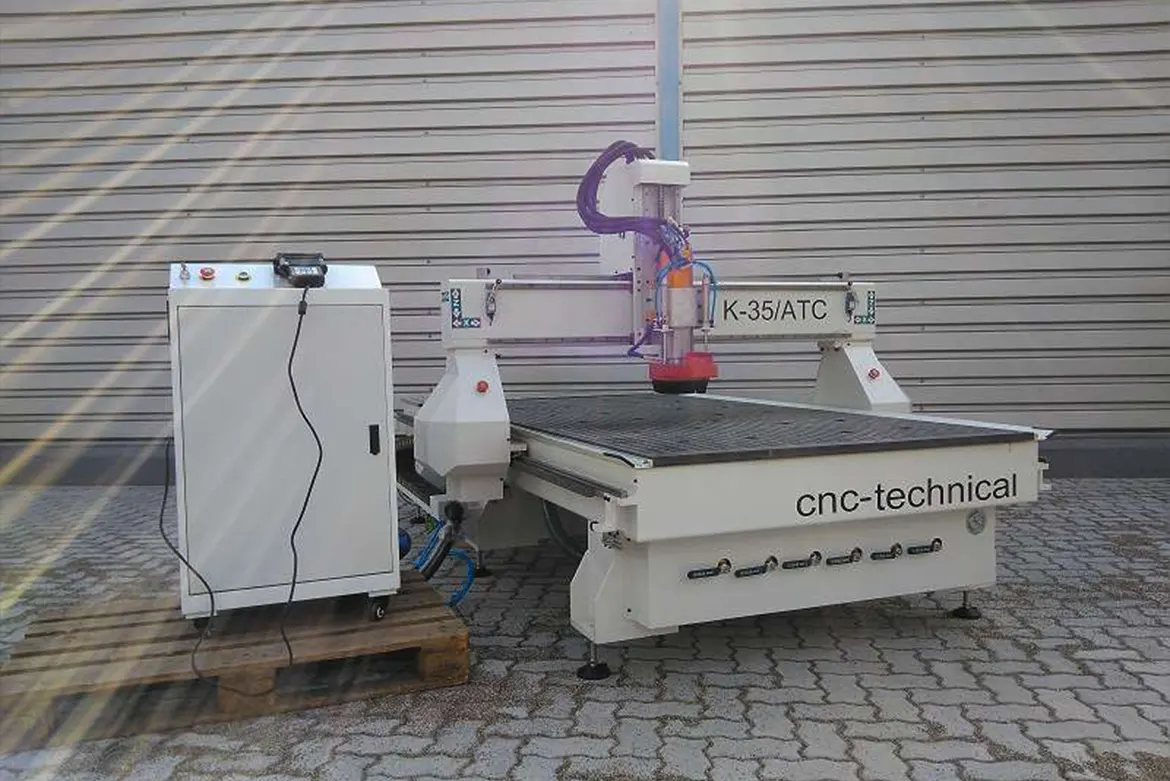

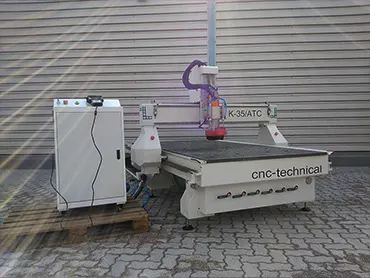

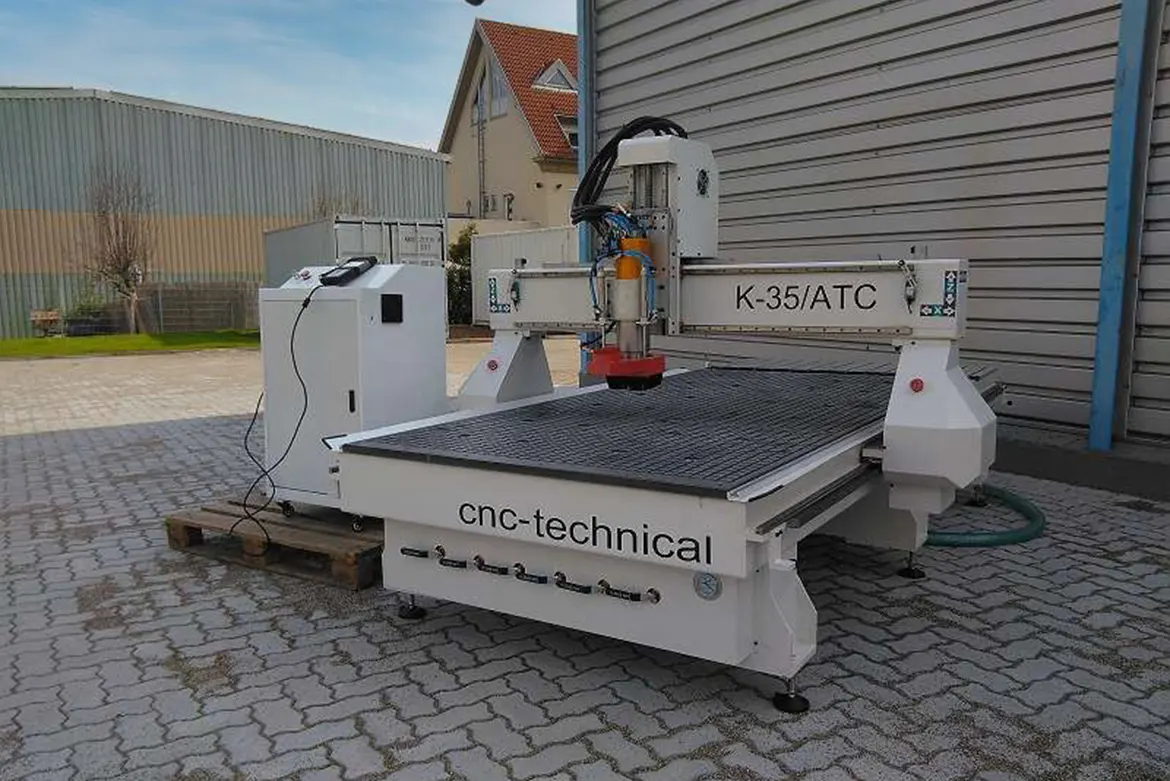

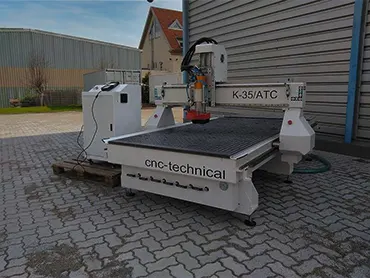

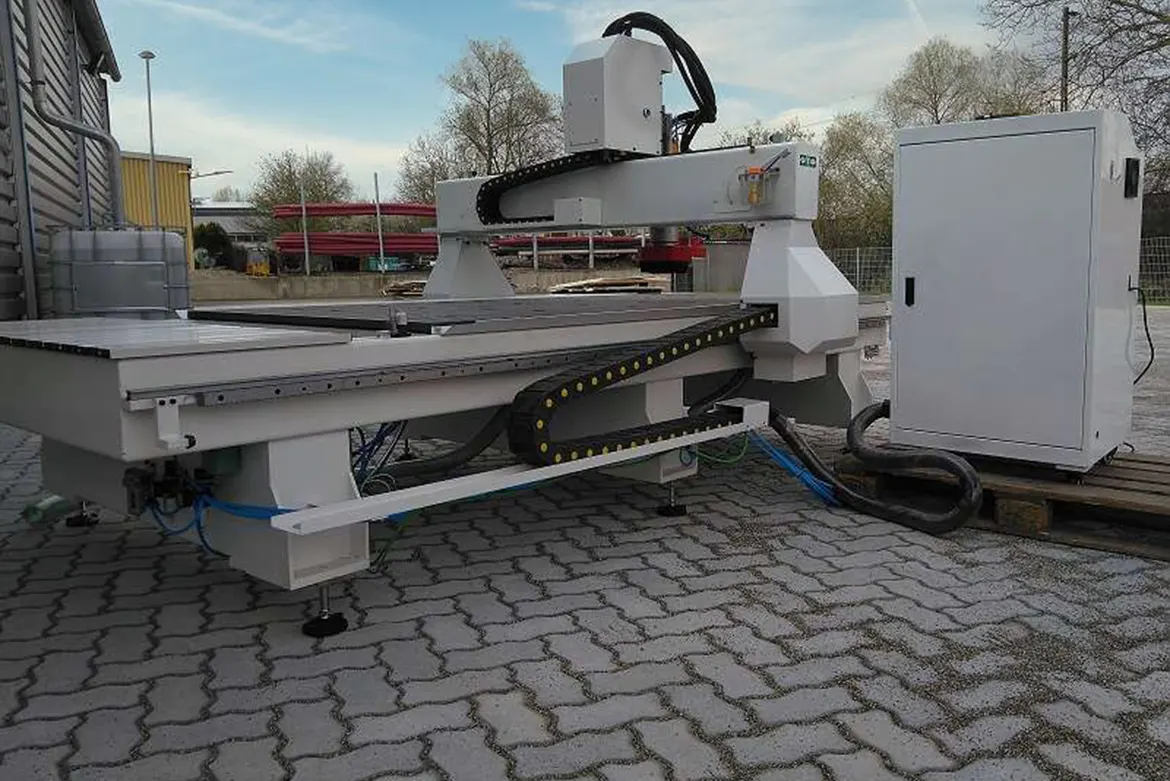

Die ATC K 30 Servo Maschine ist mit modernster Technologie ausgestattet, um maximale Präzision und Zuverlässigkeit zu gewährleisten. Sie verfügt über induktive Referenzschalter und Überfahrschalter an allen drei Achsen. Die HF-Spindel wird durch Sensoren überwacht, die kritische Parameter wie Temperatur, Drehzahl sowie das Vorhandensein eines Werkzeugs in der Spindel kontrollieren.

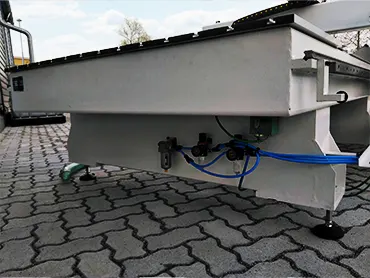

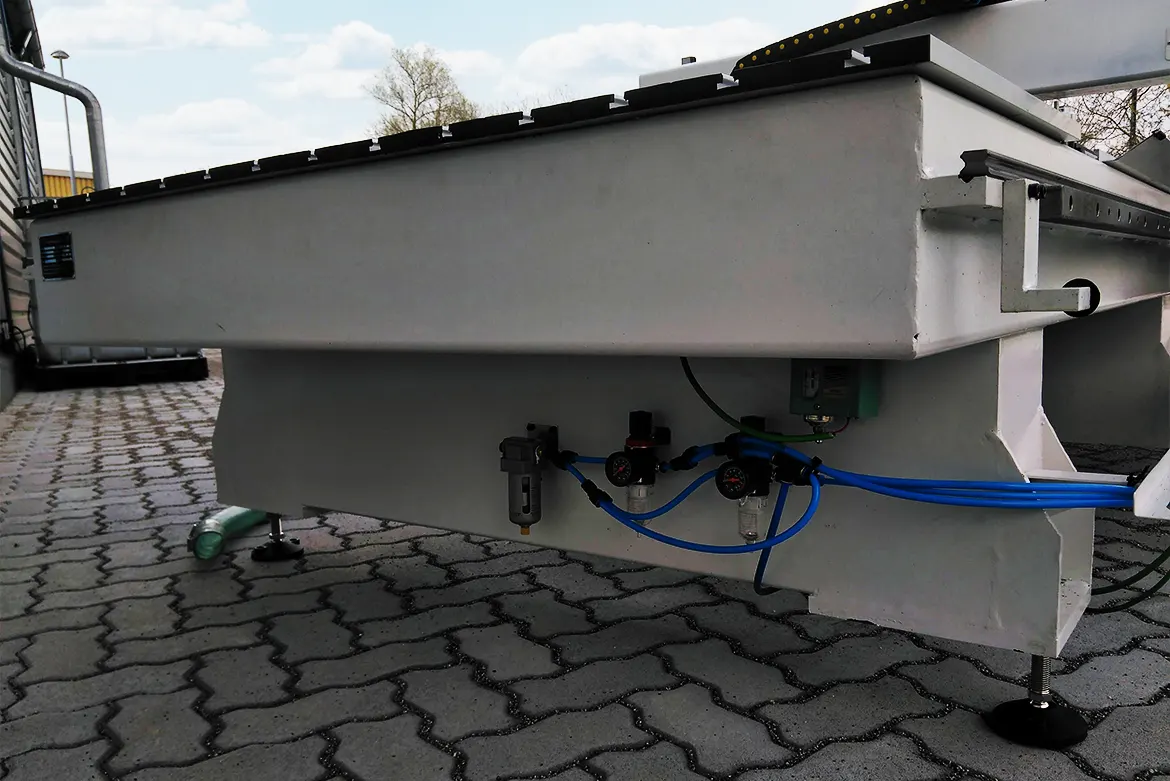

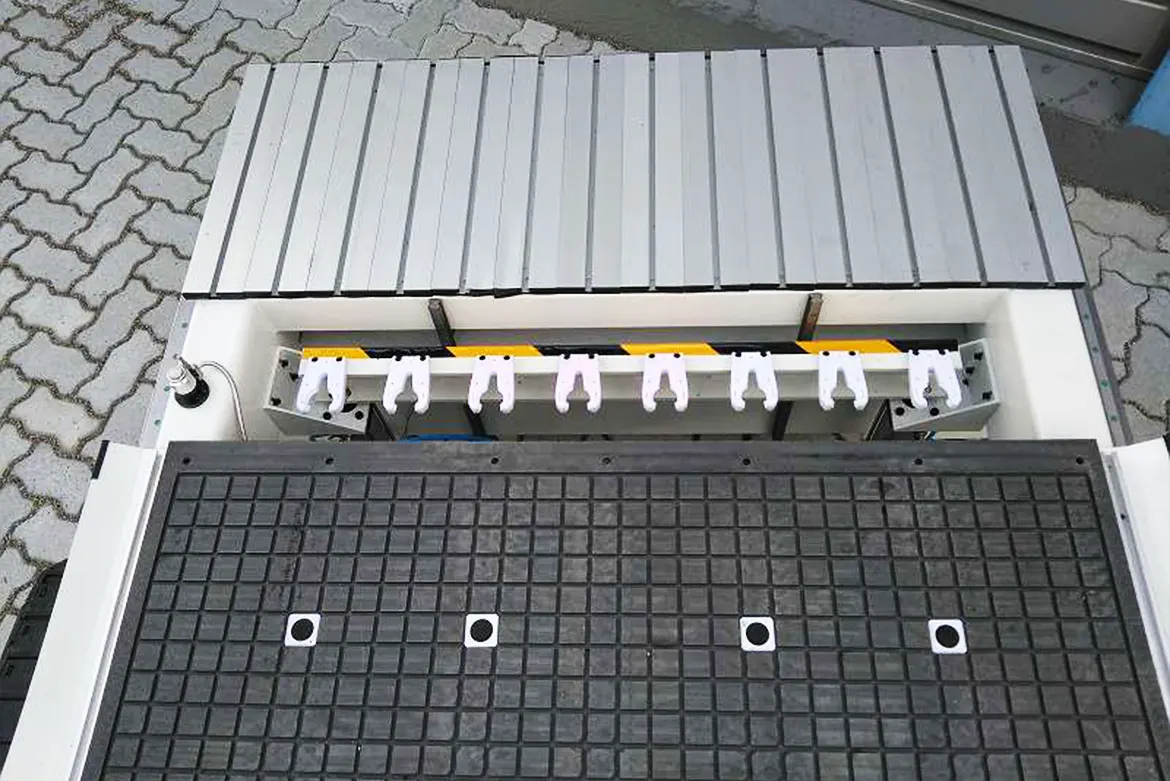

Der Werkzeugwechsler ist ebenfalls vollständig überwacht: Sensoren erkennen zuverlässig, ob er sich in der oberen oder unteren Position befindet. Der pneumatisch angetriebene Wechslerhalter wird durch zwei Zylinder gesteuert, während Sensoren den Luftdruck kontinuierlich prüfen. Dies stellt sicher, dass Werkzeugwechsel reibungslos und ohne Unterbrechung durchgeführt werden können. Sollte ein Sensor eine Störung melden, wird die Maschine automatisch gestoppt, um Schäden zu vermeiden.

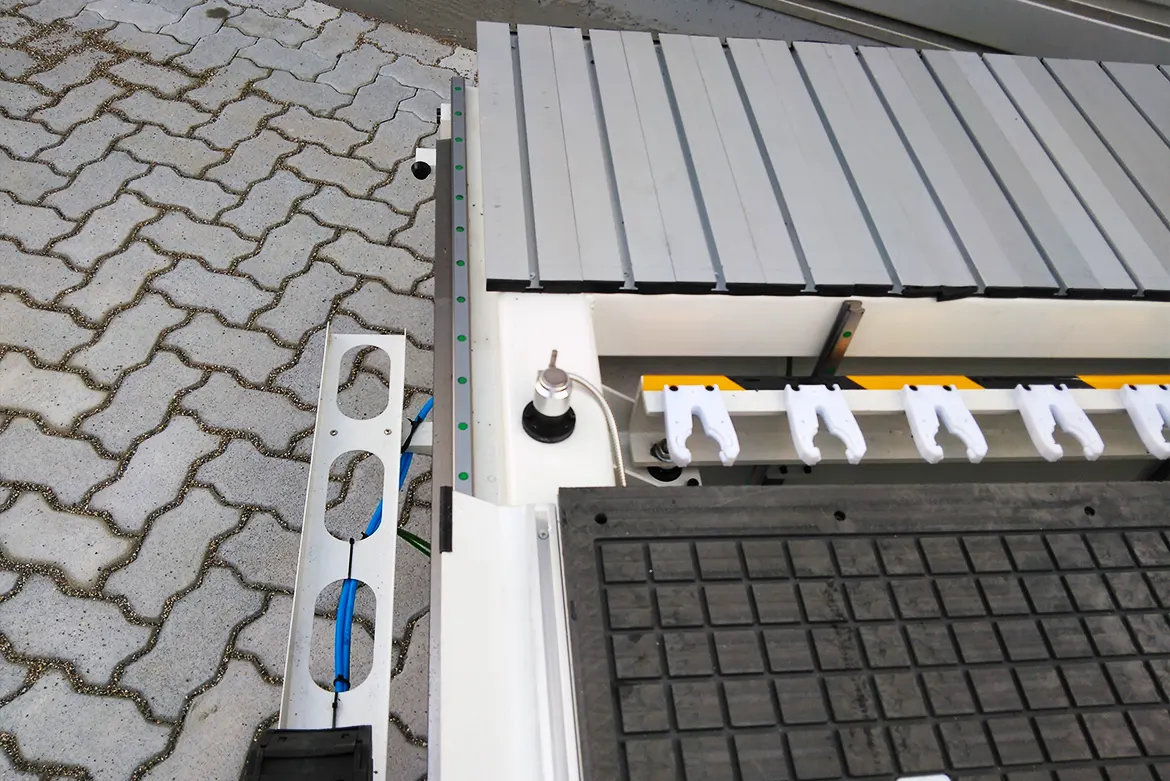

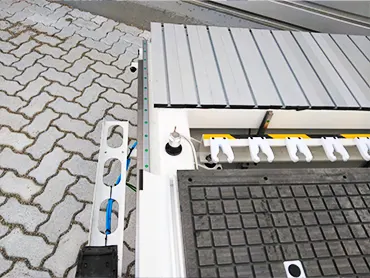

Ein weiteres Highlight ist der integrierte Werkzeug-Längenmesser. Bei jedem Ablegen oder Aufnehmen eines Werkzeugs wird dieser angesteuert, um mögliche Werkzeugbrüche zu erkennen und die Länge des neuen Werkzeugs präzise zu vermessen.

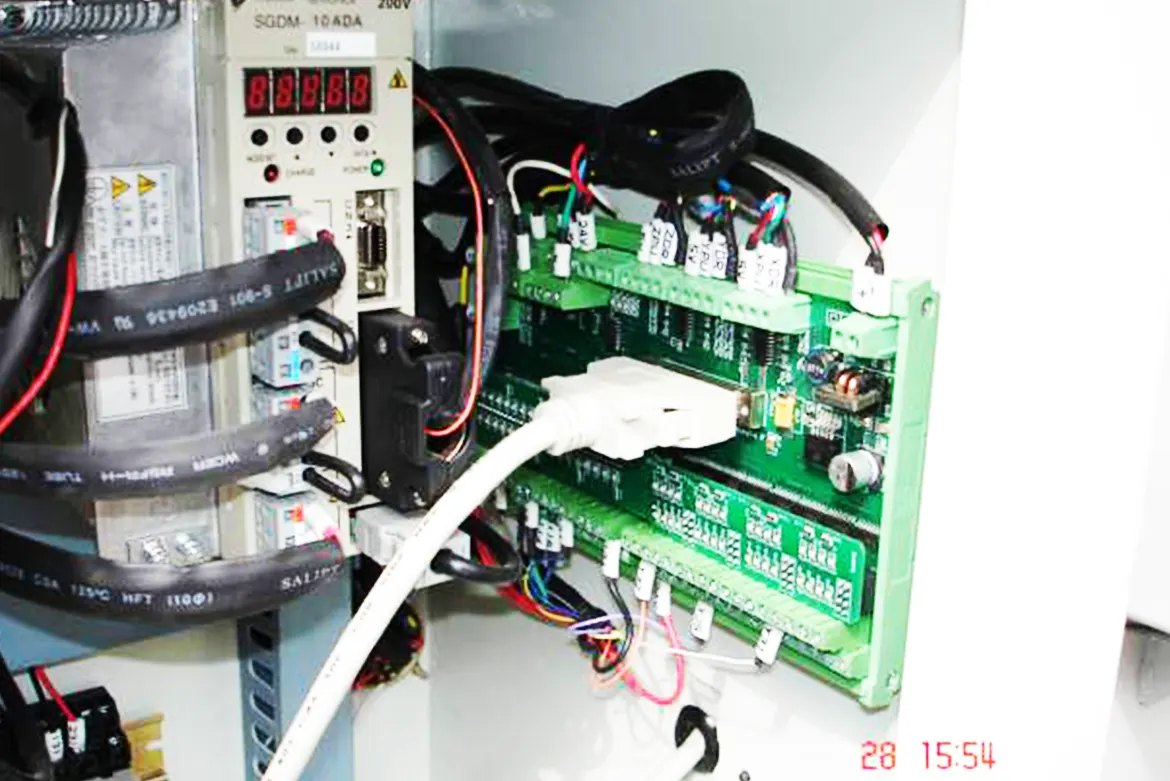

Die Steuerung erfolgt über unser bewährtes DSP A-57, das durch eine neu aufgespielte Software zusätzliche Funktionen bietet und die Prozesse noch effizienter macht.

Die ATC/K-30 Servo ist in denselben Größen wie unsere Maschinen der K-Serie erhältlich. Sondergrößen sind auf Anfrage selbstverständlich ebenfalls verfügbar.

Sprechen Sie uns gerne an – wir beraten Sie individuell nach Ihren Anforderungen.

Auslieferung und Software
Alle Maschinen werden vollständig aufgebaut und von uns geprüft ausgeliefert. Sie erhalten die Maschine inklusive der Software Bobcad Multil./Deutsch, sodass sie direkt einsatzbereit ist (ready to work). Eine zuverlässige, sofort nutzbare Lösung für Ihre Produktion.

Highlights auf einen Blick
- Induktive Referenz- und Überfahrschalter an allen Achsen
- Sensorüberwachung der HF-Spindel (Hitze, Drehzahl, Werkzeugvorhandensein)
- Pneumatisch angetriebener Werkzeugwechsler mit Luftdruckkontrolle
- Werkzeug-Längenmessung bei jedem Werkzeugwechsel
- Steuerung über DSP A-57 mit neuester Software
- Verschiedene Standardgrößen sowie Sonderanfertigungen auf Anfrage.
